Комплект учебно-лабораторного оборудования "Основы электрических машин и электропривода"
Базовая комплектация:
Модуль "Модуль питания стенда" | 1 |
Модуль "Сопротивления добавочные 1" | 1 |
Модуль "Сопротивления добавочные 2" | 1 |
Модуль "Модуль регуляторов" | 1 |
Модуль "Преобразователь частоты" | 1 |
Модуль "Преобразователь тиристорный" | 1 |
Модуль "Модуль силовой" | 1 |
Модуль "Модуль измерительный" | 1 |
Модуль "Трансформатор однофазный" | 1 |
Модуль "Конденсаторы" | 1 |
Модуль "Реостат обмотки возбуждения ДПТ" | 1 |
Электромашинный агрегат с оптическим энкодером | 1 |
Мультиметр | 1 |
Двухуровневая рама | 1 |
Сетевой фильтр | 1 |
Комплект соединительных проводов и кабелей | 1 |

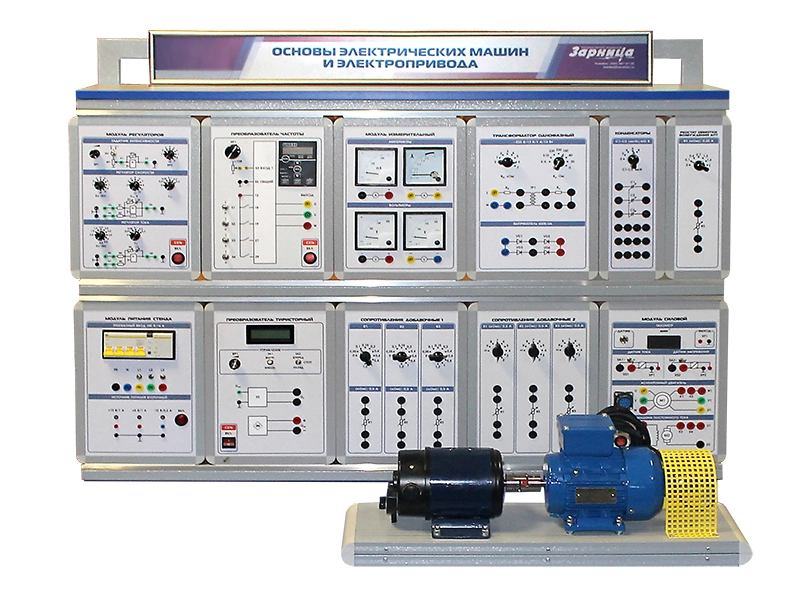

Комплект учебно-лабораторного оборудования "Основы электрических машин и электропривода" предназначен для проведения лабораторно-практических занятий по дисциплинам "Электромеханика" и "Основы электропривода", обеспечивает изучение двигателей постоянного тока, генераторов постоянного тока, трехфазных асинхронных двигателей с короткозамкнутым ротором, систем управления электроприводом.
Комплектация
- Лабораторный стенд "Основы электрических машин и электропривода".
- Мультиметр.
- Электромашинный агрегат.
- Двухуровневая рама.
- Комплект соединительных проводов и кабелей.
- Сетевой фильтр.
- Паспорт изделия.
- Руководство по эксплуатации.
- Методические указания по выполнению лабораторных работ.
Состав
Комплект лабораторных модулей:- Модуль питания стенда.
- Сопротивления добавочные 1.
- Сопротивления добавочные 2.
- Модуль регуляторов.
- Преобразователь частоты.
- Преобразователь тиристорный.
- Модуль силовой.
- Модуль измерительный.
- Трансформатор однофазный.
- Конденсаторы.
- Реостат обмотки возбуждения ДПТ.
Учебно-методическое пособие по проведению лабораторных работ
- Управление трехфазным асинхронным двигателем.
- Испытание двигателя постоянного тока.
- Испытание генератора постоянного тока.
- Исследование преобразователя частоты.
- Исследование разомкнутой системы "Преобразователь частоты - Асинхронный двигатель".
- Исследование замкнутой системы "Преобразователь частоты - Асинхронный двигатель".
- Элементы системы управления электроприводов.
- Исследование системы подчиненного регулирования скорости ДПТ с внешним контуром скорости.
